JUYI 48V BLDC Моторный контроллер JYQD-YL01D с функцией быстрого торможения

Наименование марки:	JUYI
Номер модели:	JYQD-YL01D
МОК:	1 комплект
цена:	Подлежит обсуждению
Подробная информация об упаковке:	Полиэтиленовый пакет+ коробка
Условия оплаты:	L/C, T/T, PAYPAL

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Документ:

Услуги по индивидуальному заказу:

Да, да.

Рабочее напряжение:

12V/24V/48V постоянного тока

Номер фазы:

Регулировка скорости:

0-5В/рабочий цикл

рабочий ток:

Соответствующий мотор:

Двигатель датчика

Рабочий режим:

Защита от перегрева:

Да, да.

Выход сигнализации:

Да, да.

Дисплей скорости:

0-99999/ RPM

Поставка способности:

1000sets/day

Выделить:

Контроллер мотора 48 Вт

Регулятор мотора Bldc

Управляющий двигателем BLDC с быстрым тормозом

Описание продукта

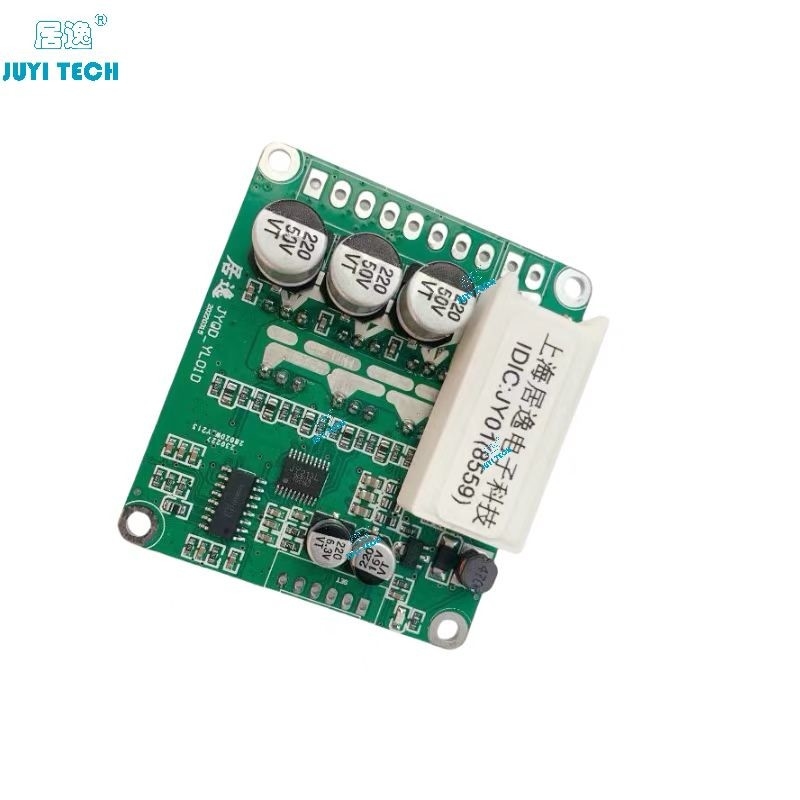

JUYI 48V BLDC Моторный контроллер JYQD-YL01D с функцией быстрого торможения

JUYI 48V BLDC Моторный контроллер JYQD-YL01D с функцией быстрого торможения 0

Модель	JYQD-YL01D (8559)	JYQD-YL01D (457E)	JYQD-YL01D (99F2)	JYQD-YL01D (C737)
Работа Температура°C)	-20 ¢85	-20 ¢85	-20 ¢85	-20 ¢85
Рабочее напряжение(V)	12V-48V	12V-48V	12V-48V	12V-48V
Максимальная работа тока ((А)	15А	15А	15А	15А
Управление скоростью PWM Частота PWM ((1- 20 кГц)	Рабочий цикл 0 100%	Рабочий цикл 0 100%	Рабочий цикл 0 100%	Рабочий цикл 0 100%
Аналоговое напряжение регулирование скорости ((V)	0-5В	0-2,5 В	0-5В	0-2,5 В
Переключатель тормоза (V)	0-5В	0-2,5 В	0-5В	0-2,5 В
Скорость плюс выходный сигнал	√	√	√	√
Функция обратного движения	√	√	√	√
Функция безопасного запуска	X	X	√	√

Область применения

Электрическое транспортное средство с дистанционным управлением, транспортное средство с двумя колесами, инвалидная коляска с дистанционным управлением, медицинская машина, развлекательное транспортное средство, робот и т.д.

Примечания к заявке:

1.Подтвердить, что параметры напряжения и мощности двигателя не превышают диапазона, указанного на панели управления.

2.Эта панель драйверов используется для трехфазного бесчистого бессенсорного двигателя, но не подходит для всех трехфазных бесчистого бессенсорных двигателей напрямую.Угол коридора должен быть 120 градусов.

3.Функция тормоза JYQD-YL01D является реактивным тормозом.Мотор поворачивает тормоз, чтобы производить энергию для переработки.Пожалуйста, не используйте функцию тормоза при испытании с регулируемой мощностью, чтобы избежать повреждения водителя.

4.Выходной порт 5В на панели драйвера может управляться с помощью одночипового компьютера с током менее 100MA.

5.Пожалуйста, обратите внимание на изоляцию и теплораспределение на борту водителя.

6.Функция безопасного запуска: Если регулировщик скорости не на правильном месте или перезагрузка скорости недействительна после включения, пожалуйста, сделайте регулировщик скорости или перезагрузку тормоза может быть в порядке.

Диаграмма панели управления водителем

Диаграмма проводки

1- Порт управления (справа) 2,54 отверстия

5В- Внутренний выход 5 В.

EL- порта управления тормозом, реактивного линейного тормоза, с функцией восстановления энергии, аналогового напряжения тормоза 0-5V. При постоянной скорости +, чем выше напряжение тормоза,чем выше сила торможения 0-100%.

М- скоростной сигнал выходной порт, частота импульса пропорциональна скорости двигателя (соотношение импульса связано с двигателем)

Z / F- Положительный и обратный порты управления, жесткая смена, 5В или подвешенный в одном направлении, ГНД в другом направлении.

VR- порта регулирования скорости, аналоговое регулирование скорости напряжения 0V-5V ((0-2,5V) регулирование скорости, линейное регулирование скорости от низкой до высокой.

ГНД- Контрольная панель.

2. Порт питания (слева) 3.96 отверстие расстояние

П +- Катод питания 12V-48V (подъемный литий)

П-- Входной отрицательный электрод питания

MC / W- Одна из линий двигательной фазы

МБ / В- Одна из линий двигательной фазы

МА / У- Одна из линий двигательной фазы

ГНД- - Негативный электрод Motor Hall

HA- - двигатель Hall сигнал один

HB- - двигатель Hall сигнал один

HC- Сигнал " Мотор Холл " один.

5В- - Мотор Холл положительный столб

3. Используйте защищенные провода, если доска водителя находится на расстоянии более 50 см от двигателя, иначе это может привести к аномальному вождению, влияющему на нормальное использование.

4. Обратите внимание на теплораспределение, если продолжите работать с максимальным током.

Размерный рисунок
