Эффект Холла 3 фазы BLDC Моторный контроллер вращающиеся порты управления направлением

Наименование марки:	JUYI
Номер модели:	ДЖИКД-В7.0
МОК:	1 комплект
цена:	Подлежит обсуждению
Подробная информация об упаковке:	Коробка PE bag+
Условия оплаты:	T/T, L/C, Paypal

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Рабочее напряжение:

12-24VDC

рабочий ток:

2А

Управление скоростью PWM:

Рабочий цикл 0-100% (1-20 КГц)

Выход сигнала ИМПа ульс скорости:

Да, да.

Ошибка светодиода:

Да, да.

Максимальный ток:

2А

Поставка способности:

1000sets/day

Выделить:

регулятор мотора ак 3 участков

трехфазный водитель мотора пвм

Описание продукта

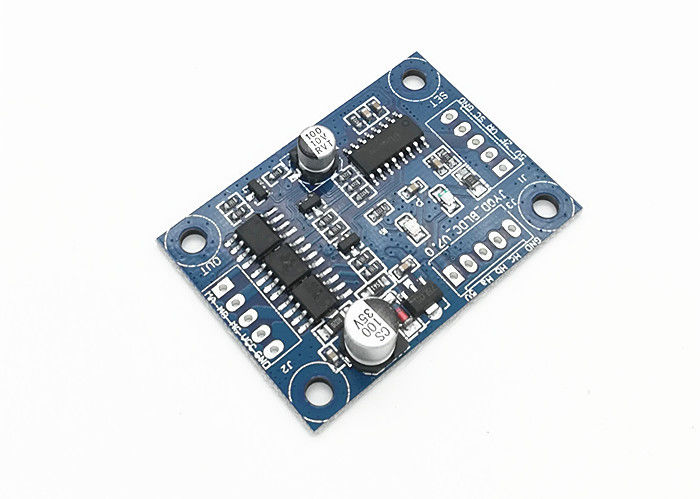

JYQD-V7.0,12V/24VDC DC,2A рабочий ток BLDC контроллер двигателя для двигателя BLDC эффекта Холла

Модель:JYQD-V7.0

Рабочая температура: -20°C

Рабочее напряжение: 12V/24V

Максимальный ток:3A

Постоянный рабочий ток:2A

Регулирование скорости PWM ((1-20 кГц): рабочий цикл 0-100%

Аналоговое регулирование скорости напряжения: 0-5V

Ошибка светодиода: Да

Руководящие принципы применения

1Убедитесь, что параметры напряжения и мощности двигателя не превышают установленный диапазон.

2Применяется для бесбросового дискового двигателя Hall с Hall на 120°, не все производители соответствуют последовательности линий Hall.Вы можете регулировать последовательность линии Холла или двигателя трехфазной последовательности линии в соответствии с фактической ситуацией, чтобы достичь наилучшего эффекта вождения.

3. JYQD-V7.0 - это драйвер без корпуса и теплоотвода, он может управлять мотором ниже 36 Вт без теплоотвода, но требует нормальной вентиляции.

4. Выходной порт 5В на панели привода запрещен для подключения внешнего оборудования питания. Он применим только к внешнему потенциометру или переключателю для регулировки скорости,Коммутация и разрешающая операция

Диаграмма проводки

1- Порт управления.

5ВВнутреннее выходное напряжение панели драйвера, внешний потенциометр или переключатель для регулировки скорости и работы на обратном ходу

Z/FПодключение 5В/высокий уровень или отсутствие подключения - направление вперед, подключение 0В/низкий уровень или подключение к GND - обратное направление.

VRАналоговое напряжение линейного регулирования скорости 0.1v -5V, Входное сопротивление 20K Ом,соединитесь с GND при вводе регулирования скорости PWM, частота PWM:1-20KHZ; рабочий цикл 0-100%

SCПодключите 5В или нет подключения, чтобы разрешить работу, подключите GND, чтобы запретить работу.

ГНДИспользуется для внутреннего управления панели привода

2. Ввод питания

М.А.----моторная фаза А

МБ---- двигательная фаза В

МК---- двигательная фаза С

ГНД----Диск--

ВКК---- DC +

3Порт датчика:

Да, да.--- Зал а

Hb--- Зал б

Hc--- Зал c

ГНД--- GND

5В---5В выход

4Используйте защищенные провода, если панель водителя находится на расстоянии более 50 см от двигателя, иначе это может привести к аномальному вождению, влияющему на нормальное использование.

5Расстояние от порта управления: 2,54 мм. Расстояние от порта питания:2.54 мм

6Обратите внимание на изоляцию между драйвером MOSFET и теплоотводом или установкой пластинки.

Размерный чертеж

Эффект Холла 3 фазы BLDC Моторный контроллер вращающиеся порты управления направлением 3

Загрузить руководство пользователя JYQD-V7.0

JYQD-V7.0.pdf
