Контроллер 28В 3 фаз BLDC двигателя 5A Бесчещевой контроллер скорости двигателя

Примечания к заявке:

1.Подтвердить, что параметры напряжения и мощности двигателя не превышают диапазона, указанного на панели управления.

2.Эта панель управления используется для 3-фазного бесчистого бесдатного двигателя, но не подходит для всех 3-фазных бесчистого бесдатного двигателя напрямую.переход назад, рабочий ток без нагрузки двигателя слишком велик, скорость не стабильна, эффективность низкая и не может запускаться с нагрузкой.) Заказчики могут регулировать сопротивление и емкость панели драйвера в соответствии с фактической ситуацией для достижения наилучшего эффекта вождения (см. приложение о том, как сделать регулировку)

3.JYQD_V8.20B панель привода голая, мощность привода ниже 36 Вт. Мотор не нуждается в принудительном рассеивании тепла, необходимо обеспечить нормальную вентиляцию.

4.Присоединение к внешнему электрическому оборудованию выходного порта 5 В на панели управления запрещено.Он подходит только для подключения внешних потенциометров и переключателей к этой доске для регулирования скорости и обратной.

5.Порт M на панели привода JYQD_V8.20B является выходом импульсного сигнала скорости двигателя, а выходный ток составляет менее 5mA.

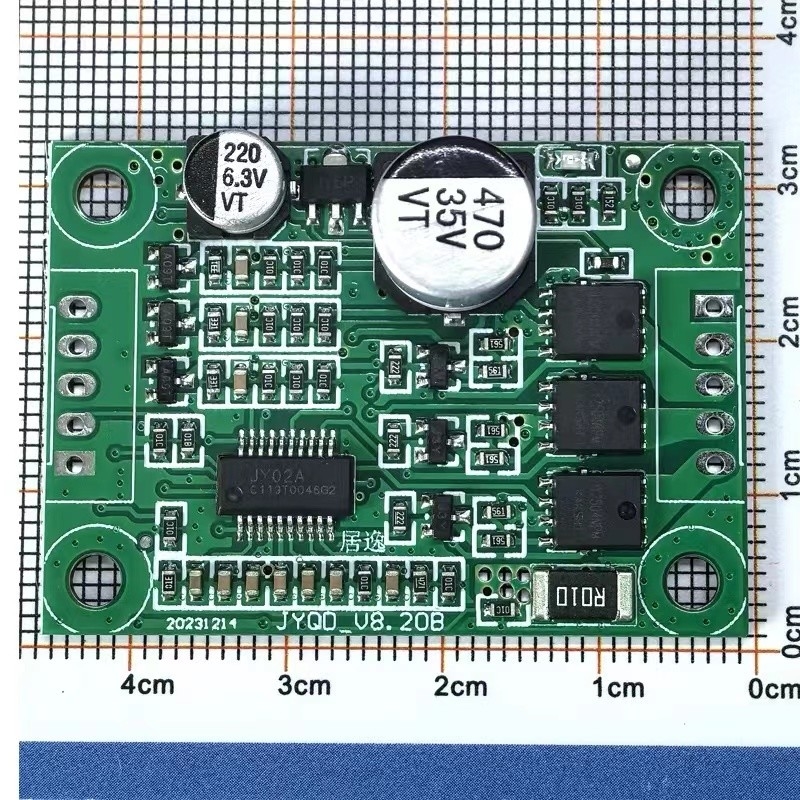

Диаграмма панели управления

Диаграмма передней части проводки

Диаграмма проводки

Описание порта

1.Порт управления(слева)

ГНДИспользуется для внутреннего управления на борту водителя

VRАналоговое регулирование скорости напряжения 0.1V-5V регулирование скорости, линейное регулирование скорости от низкого до высокого.Регулирование скорости PWM должно быть заземлено на борту водителя.

Z/FПодключайте 5В высокий уровень или никакого подключения в одном направлении, подключайте 0В низкий уровень или GND в другом направлении.

FGВыходный порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В

5ВВнутреннее выходное напряжение на борту драйвера, внешний потенциометр или переключатель для регулировки скорости и работы на обратном ходу.

2- Порт питания.(Справа)

П+️ DC +

П- ∆ DC -

МКМоторная фаза С

МБМоторная фаза В

М.А.Моторная фаза А

3.Пожалуйста, обратите внимание, чтобы провода фазы двигателя и провода Холла не были слишком длинными, потому что панель управления зависит от обнаружения задней электромотивной силы,Это вызовет помехи сигналу, если провода будет слишком длинным..

4.Расстояние до порта составляет 2,54 мм для порта питания и порта управления.

5.При добавлении теплоотвода или установке панели управления, обратите внимание на изоляцию панели управления.

Размерный чертеж

Раздел:мм

Скачать руководство пользователя JYQD-V8.20B

JYQD_V8.20B - Английский.pdf
