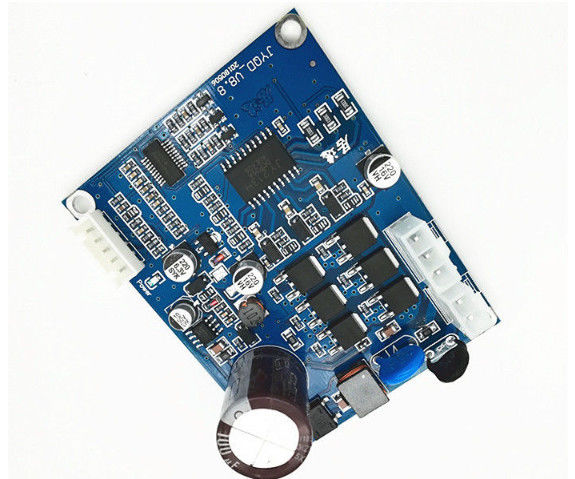

Регулятор мотора ДЖИКД-В8.8Д высоковольтный БЛДК для безщеточного вентилятора с осевой обтекаемостью

Регулятор мотора ДЖИКД-В8.8Д высоковольтный БЛДК для безщеточного вентилятора с осевой обтекаемостью
Регулятор мотора ДЖИКД-В8.8Д высоковольтный БЛДК для безщеточного вентилятора с осевой обтекаемостью Регулятор мотора ДЖИКД-В8.8Д высоковольтный БЛДК для безщеточного вентилятора с осевой обтекаемостью

Большие изображения :  Регулятор мотора ДЖИКД-В8.8Д высоковольтный БЛДК для безщеточного вентилятора с осевой обтекаемостью

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: JUYI
Номер модели: ДЖИКД-В8.8Д
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: Negotiable
Упаковывая детали: Коробка PE bag+
Время доставки: 5-10 дней
Условия оплаты: T/T, L/C, Paypal
Поставка способности: 1000sets/day

Регулятор мотора ДЖИКД-В8.8Д высоковольтный БЛДК для безщеточного вентилятора с осевой обтекаемостью

описание
Напряжение тока деятельности: АК АК 110В или 220В Номинальный ток: 0.5A
Применение: вентилятор с осевой обтекаемостью, воздуходувка вакуума общий размер: 77*60*28мм
Название продукта: высоковольтный водитель мотора БЛДК цвет: синий
Высокий свет:

регулятор мотора дк 48 вольт

,

сильнотоковый регулятор скорости мотора дк

АК 220В иньпут доска водителя мотора 150В БЛДК для безщеточного вентилятора с осевой обтекаемостью



Номер модели ДЖИКД-В8.8Д
Рабочий потенциал АК 90-265В
Максимальное течение
Течение Конт.воркинг 0.5А
Управление скоростью ПВМ Частота ПВМ: 1-20КХЗ;
Регулировка скорости аналогового напряжения 0-5В
Выход сигнала ИМПа ульс скорости ДА













 -----Напряжение тока выхода доски водителя внутреннее
М ---- Порт выввода сигнала ИМПа ульс скорости мотора, сигнал ИМПа ульс 5В.
З/Ф---- Вращая порты управлением направления. Соедините высокий уровень «5В» или никакой соединитесь переднее направление, соедините 0 низших уровней в или соединитесь с ГНД обратное направление.
ВР ----Порт управления скоростью. Регулировка 0.1в -5В скорости аналогового напряжения линейная, сопротивление входа ом 20К, соединяется с ГНД когда регулировка скорости входного сигнала ПВМ, частота ПВМ: 1-20КХЗ; Круг обязаностей 0-100%
ГНД-использованный для внутреннего контроля доски привода


Монтажная схема

Регулятор мотора ДЖИКД-В8.8Д высоковольтный БЛДК для безщеточного вентилятора с осевой обтекаемостью 0

2. Порт силы
У/МА ----участок а мотора
В/МБ ---- участок б мотора
В/МК---- участок к мотора
АК----Л
АК----Н


Габаритный чертеж

Регулятор мотора ДЖИКД-В8.8Д высоковольтный БЛДК для безщеточного вентилятора с осевой обтекаемостью 1Регулятор мотора ДЖИКД-В8.8Д высоковольтный БЛДК для безщеточного вентилятора с осевой обтекаемостью 2

3. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.
доска водителя входного сигнала АК 4.Тхис может быть встроенным водителем в применении
5. Обратите внимание изоляция между МОСФЭТ водителя и хэацинк или плитой установки.



1. Подтвердите что параметры напряжения тока и силы мотора для превышения ряда доски водителя как определено.
2. Эта доска водителя использована для трехфазного безщеточного сенсорлесс мотора, но не костюма для всех трехфазных безщеточных сенсорлесс моторов сразу. Если управляя влияние не хорошо, то (как начало дрожания, обращая, течение нолоад мотора работая слишком большое, скорость не стабилизирована, эффективность низка, и не может старт-уп с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость доски водителя согласно обстановке на данный момент для того чтобы достигнуть самого лучшего управляя влияния (см. приложение для как сделать регулировку)

3. Доска водителя ДЖИКД-В8.8 пустышка без расквартировывать и хэацинк. Если силе мотора под 60В, им не нужно добавить хэацинк, то для этого только нужно обеспечить нормальную вентиляцию и хорошую изоляцию. Если сила мотора больше чем 60В, оно должна добавить хэацинк как диаграмма как ниже.
4. Порт выввода 5В на доске водителя запрещает соединяет внешний механизм. Он только применим к внешним потенциометру и переключателю доски для регулировки и реверсирования скорости.
5. Терминал «м» на доске водителя ДЖИКД-В8.8 выходной сигнал ИМПа ульс скорости мотора (пушпульный выход), и течение максимального выпуска продукции чем 5мА.



Регулятор мотора ДЖИКД-В8.8Д высоковольтный БЛДК для безщеточного вентилятора с осевой обтекаемостью 3


РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ ДЖИКД-В8.8 ДЛЯ БОЛЬШЕ ИНФОРМАЦИИ
