регулятор мотора 15А настоящий Бльдк, водитель мотора небольшого размера трехфазный

регулятор мотора 15А настоящий Бльдк, водитель мотора небольшого размера трехфазный
регулятор мотора 15А настоящий Бльдк, водитель мотора небольшого размера трехфазный регулятор мотора 15А настоящий Бльдк, водитель мотора небольшого размера трехфазный

Большие изображения :  регулятор мотора 15А настоящий Бльдк, водитель мотора небольшого размера трехфазный

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: JUYI
Номер модели: ДЖИКД-В6.5Э
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: Negotiable
Упаковывая детали: Коробка PE bag+
Время доставки: 5-10 дней
Условия оплаты: T/T, L/C, Paypal
Поставка способности: 1000sets/day
контакт

регулятор мотора 15А настоящий Бльдк, водитель мотора небольшого размера трехфазный

описание
Напряжение тока деятельности: DC 36-72V Работая течение: 15A
Управление скорости: ПВМ или 0-5В Работая temp.: -20--85℃
Формы: Прямоугольник Выход сигнала ИМПа ульс скорости: Да
Высокий свет:

водитель мотора низшего напряжения

,

водитель бльдк 3 участков

водитель мотора размера ДЖИКД-В6.5Э БЛДК 36-72ВДК 15А настоящий небольшой для сенсорлесс мотора БЛДК




Номер модели: ДЖИКД-В6.5Э
Работая темп. : - 20-85℃
Рабочий потенциал: ДК 36В-72В
Максимальное течение: 16А
Течение Конт.воркинг: 15А
• Управление скоростью ПВМ: Частота ПВМ: 1-20КХЗ; Круг обязаностей 0-100%
Регулировка скорости аналогового напряжения: 0-5В
O.V / Предохранение от Л.В: ДА
Выведенный наружу сигнал ИМПа ульс скорости: ДА

Примечания по применению:
1. Подтвердите что параметры напряжения тока и силы мотора для превышения ряда доски водителя как определено.
2. Эта доска водителя использована для трехфазного безщеточного сенсорлесс мотора, но не костюма для всех трехфазных безщеточных сенсорлесс моторов сразу. Если управляя влияние не хорошо, то (как начало дрожания, обращая, течение нолоад мотора работая слишком большое, скорость не стабилизирована, эффективность низка, и не может старт-уп с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость доски водителя согласно обстановке на данный момент для того чтобы достигнуть самого лучшего управляя влияния (см. приложение для как сделать регулировку)

3. Доска водителя ДЖИКД-В6.5Э пустышка без расквартировывать и хэацинк. Если необходимо мотора под 100В, своей никакой потребности добавить хэацинк, его только было нужно обеспечить нормальную вентиляцию и хорошую изоляцию. Если сила мотора больше чем 100В, оно должна добавить хэацинк как диаграмма как ниже.
4. Пожалуйста примите примечание что доска водителя ДЖИКД-В6.5Э не имеет никакое анти--обратное предохранение от соединения, его постоянно повредит доску водителя если обращенное соединение полярности.

5. Порт выввода 5В на доске водителя запрещает соединяет внешний механизм. Он только применим к внешним потенциометру и переключателю доски для регулировки и реверсирования скорости.
6. Терминал «сигнала» на доске водителя ДЖИКД-В6.5Э выходной сигнал ИМПа ульс скорости мотора (пушпульный выход), и течение максимального выпуска продукции чем 5мА.

регулятор мотора 15А настоящий Бльдк, водитель мотора небольшого размера трехфазный 0

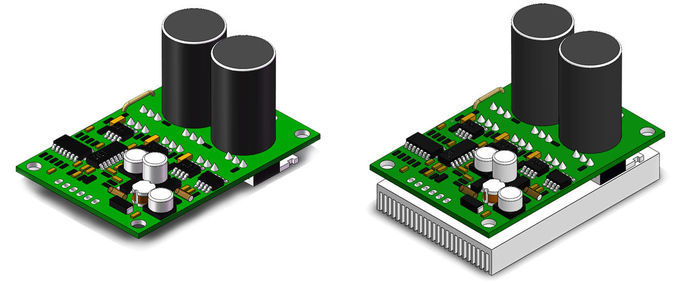

                     Диаграмма доски водителя диаграммы доски водителя с хэацинк

регулятор мотора 15А настоящий Бльдк, водитель мотора небольшого размера трехфазный 1


Монтажная схема

регулятор мотора 15А настоящий Бльдк, водитель мотора небольшого размера трехфазный 2
5В -----Напряжение тока выхода доски водителя внутреннее
Сигнал ---- Ехать на автомобиле порт выввода сигнала ИМПа ульс скорости, сигнал ИМПа ульс 5В.

1. Контролируйте порт
З/Ф---- Вращая порты управлением направления. Соедините высокий уровень «5В» или никакой соединитесь переднее направление, соедините 0 низших уровней в или соединитесь с ГНД обратное направление.
ВР ----Порт управления скоростью. Регулировка 0.1в -5В скорости аналогового напряжения линейная, сопротивление входа ом 20К, соединяется с ГНД когда регулировка скорости входного сигнала ПВМ, частота ПВМ: 1-20КХЗ; Круг обязаностей 0-100%
ГНД---Использованный для внутреннего контроля доски привода
Вращающий момент---Для начала пользы регулировки вращающего момента, убеждайтесь извлечь резисторы для фиксированн-вращающего момента на доске перед использованием эта функция (свяжитесь мы если вы хотите пользу эта функция перед использованием), то

2. Приведите порт в действие
МАМЫ  участок а мотора
МБ участок б мотора
МК участок к мотора
ГНД ДК
ВКК ДК +





3. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.

расстояние порта 4.Контрол: 2.54мм, расстояние порта силы: 3,96 мм

5. Внимание оплаты к изоляции между МОСФЭТ водителя и хэацинк или плитой установки.


Габаритный чертеж
регулятор мотора 15А настоящий Бльдк, водитель мотора небольшого размера трехфазный 3







РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ ДЖИКД-В6.5Э
